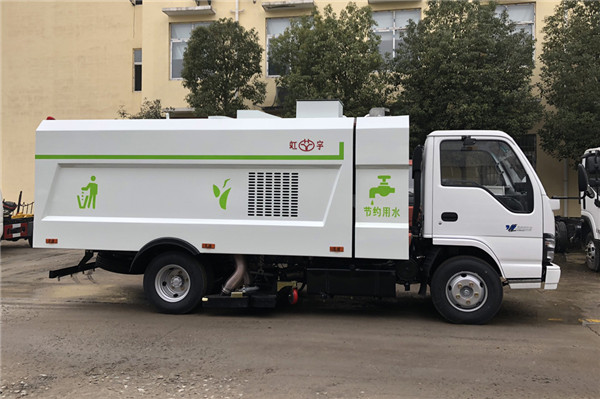

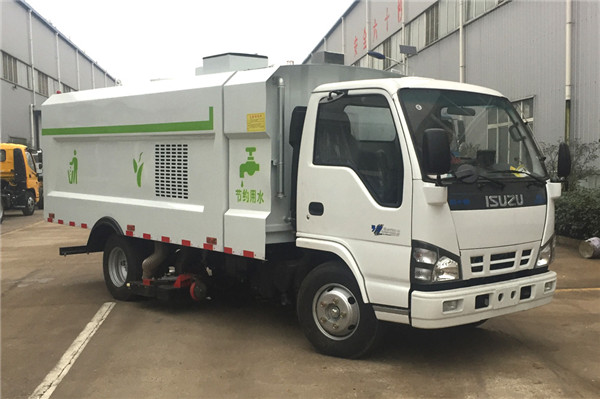

五十鈴3360型吸塵車-5方吸塵車

整車詳解

該吸塵車是采用五十鈴國五二類原廠汽車底盤改裝,加裝副發動機、風機、清水箱、垃圾箱、中置吸盤，工作視頻探頭，自動脈沖清理功能，液壓系統、專用裝置電控系統和副車架等改裝而成。

1.  五十鈴600P（軸距3360）國五二類原廠汽車底盤，五十鈴96kw發動機，5檔變速箱，駕駛室帶翻轉，帶方向助力，7.00R16型輪胎，低油耗，低噪音。

2.  副發動機采用性能強勁的江西五十鈴57Kw發動機。（圖1）

3.  自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4.  采用洛陽北玻大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。（圖2）

5.  清水箱充分利用了車載空間，容積1m3，內置水位報警器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。

6.  垃圾箱容積4m3，內部加裝進口防水材料濾筒，垃圾分類存放，能有效地對樹葉，石子，灰塵進行粗細處理，廂體采用傾翻卸料。

7.  主吸盤的寬度達到1800mm，左右副吸盤寬度500mm，最大作業總寬度2.8m。4個高度可調的吸嘴輪，能方便調整和保證吸盤與路面間合理間隙，從而達到更好的吸塵效果，吸塵效率更高。（圖3）

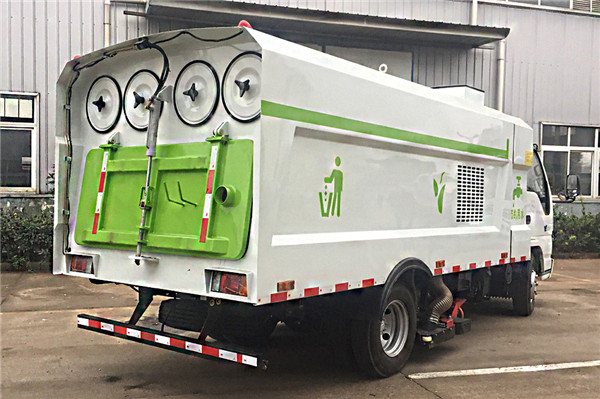

8.  自動脈沖清理功能，副機帶打氣泵和容積氣罐，達到一定氣壓時，開起脈沖反吹裝置，對箱體內濾筒進行反吹震動，使工作中的濾筒不容易堵塞，有效提高吸力，從而能達到更好的清洗效果，電腦PLC控制，可調脈沖間隔時間。

9.  駕駛室手動按鈕式液壓系統驅動主吸盤升降、左右副吸盤驅動、脈沖清理功能、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作；駕駛室內裝有顯示屏，當車輛工作時可以對車輛前后左右，主副吸盤進行監視，讓工作無死角，使駕駛員更加便利，更高效。（圖4）

10.液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

11.采用高品質液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。（圖5）

12.液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。

13.加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

14.非不銹鋼件經電泳防銹處理，經久耐用。

15.副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

16.外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。造就低油耗，低噪音，流線型的外觀設計。

17.本車輛可加裝雪鏟，掃刷，實現車輛的一車多用。五十鈴600P吸塵車參數表

整車	車型	吸塵車
	整車型號	HYS5070TXCQ5
	外形尺寸	6200×2050×2500mm
	總質量	7300kg
	整備質量	5170kg
底盤	品牌	慶鈴
	駕駛室	600P
	型號	QL1070A5HAY
	軸距	3360mm
	發動機	五十鈴96kw
	輪胎	7.00R16
上裝	副發動機	江鈴57kw
	水箱容積	1m3
	垃圾箱容積	4m3
	吸塵寬度	2.8m
	作業能力	45000-90000㎡/h
	最大吸入顆粒	70mm
	吸凈率	≥99%
	作業速度	5-20km/h
	垃圾箱卸料角	45°
選裝	可加裝雪鏟、掃刷。
